臭氧催化剂的SEM 与BET 分析

臭氧催化剂的SEM 分析

臭氧催化剂进行SEM 分析,结果如图1 所示.由图1 可知:焙烧前催化剂表面有极少或没有褶皱,呈块状结构;而焙烧后催化剂表面褶皱丰富,有明显的孔道和缝隙,以活性炭为载体的Mn-Cu-Ce 复合催化剂的活性组分均匀分布在活性炭上,颗粒的致密度与原料相比明显提高,成层状分布,有着巨大的比表面积,因而活性位点丰富,催化活性强.


图1烧制前后催化剂的扫描电镜图


臭氧催化剂BET 分析

根据吸脱附等温线,对制备的催化剂分别进行BET 分析,利用BET 方法计算出催化剂的比表面积,BJH 法测定其孔径分布、孔径大小和孔体积.自制复合催化剂的氮气吸附–脱附曲线和孔径分布如图2 和图3 所示,该催化剂的孔体积、孔径及比表面积数据见表1.

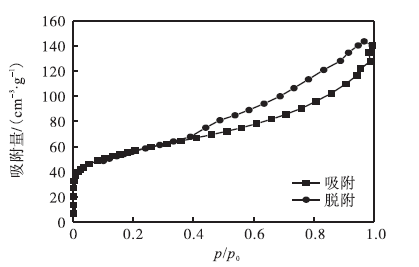

图2 催化剂的氮气吸附–脱附曲线

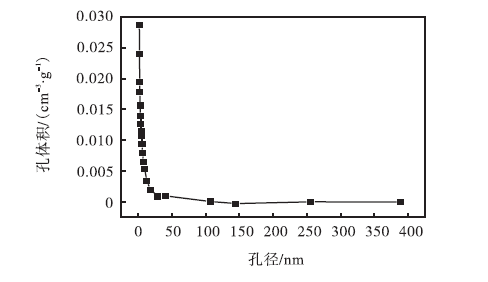

图3 催化剂成品的孔径分布图

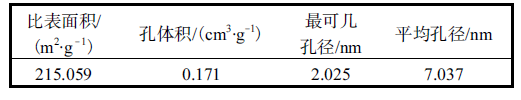

表1 复合催化剂的孔径、孔体积及比表面积

根据国际纯化学与应用化学联合会(IUPAC)提出的吸附等温线的类型,该曲线显示出了典型的Ⅳ型等温线和H4 型的磁滞回线的形状.曲线在低压部分缓慢上升并呈现向上微凸的形状,由于在中等压力段发生毛细凝聚现象,等温线迅速上升,并出现了回滞环,这也表明了自制催化剂材料属于裂隙孔.在接近饱和蒸气压时曲线急剧上升,并且没有出现明显的饱和吸附平台,也说明催化剂中同时存在一定的中孔和大孔.
